SCHALTBAU 沙尔特宝 S804系列 中高功率微动开关 多样化微动开关 限位开关

产品描述

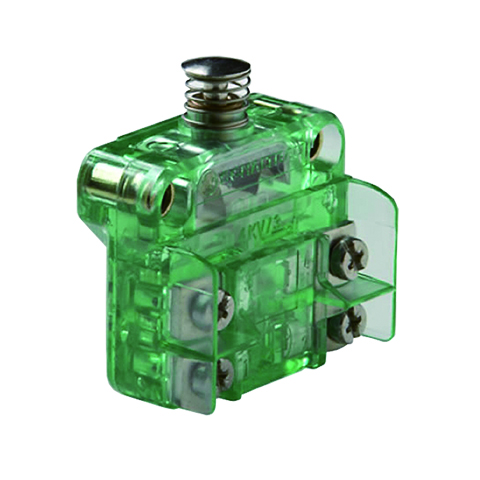

       侧面带有连接的 S800 版本;带接触桥和正向开启的转换触点

       S804 速动开关以另一种设计提供 S800 系列的开关机制 – 侧面连接。机械和电气性能相同。与 S800 一样，该微动开关可切换中高功率范围;断开触点通过机械正向开口固定。因此，S804适用于安全应用，例如监控位置和终端位置。

产品特点

●通过实心接触桥转换触头

   带有由柱塞引导的接触桥的微动开关。当此速动开关被启动时，底部触点对打开（连接 1 和 2），顶部触点对关闭（连接 3 和 4）。

●连续热电流高达 10 A;断开中高功率范围

   接触桥将分断能力分散到两个接触点上。触点材料为银色。对于高直流电的切换，我们建议使用吹焊机来防止电弧（可选）。

●断开触点，正向打开

   如果断路触点在短路情况下熔断，卡簧将无法再打开。但通过正向开启的杠杆，可以可靠地将其打开。这是 DIN EN 60947-5-1 附件 K 中规定的正向开启。

●抗冲击性 30 g，抗振动性 80 g

   该微动开关的开关机制设计得特别坚固。锁流弹簧和复位弹簧的设计使得开关过程即使在发生冲击和振动的情况下也能可靠地工作。

●尺寸 36 x 30 x 22 毫米（宽 x 高 x 宽）

   这是外壳的最大尺寸。添加执行器和连接的尺寸。有关所有尺寸和图纸，请参阅规格书。

规格参数

●电气数据：

触点配置：SPDT-DB（Form Za）速动开关，具有双断开触点、4 个端子和正开操作功能
转换热电流 Ith EN60947：10 A at T = 85°C
转换热电流 Ith UL508 认证：5 A at T = 85°C
额定绝缘电压Ui EN60947：400 v
额定绝缘电压Ui UL508 认证：300v
污染等级 IEC 60947：PD3
污染等级UL508：PD3
额定冲击耐受电压Uimp：4kv
使用类别 IEC 60947：交流-15， 230 交流/3.0 A / 直流-13， 110 伏直流/1.0 A
使用类别 UL508：240V AC/1.5 A / DC 120VDC/1.0 A (通用)
防护等级：触点/端子 IP40/IP00
触点材料：银
短路保护：6 A gL

●执行器，操作位置

驱动器：按钮

自由位置：13.35 ±0.15

操作位置：11.10 ±0.35

释放位置：12.30 ±0.35

正开口总行程：10.35

总行程位置：10.15 分钟

移动差（工作位置和释放位置之间）：1.30（典型值）

●机械数据

前置安装：--

连接（侧面安装）：是侧面安装

抗振性：30 克 （10 ...500 Hz 所有方向，无辅助执行器，最大开启时间为 0.1 ms）

耐冲击性： 80g，半正弦（不带辅助执行器，最大开启时间 0.1 ms）

外壳材料： PC，绿色透明

机械耐久性：最低1000万次循环

温度范围：-40 °C ... +85 °C

注：数据适用于带银触点的新开关

S804速动开关结构

选型指南

S804应用范围

● 机器、门和工厂控制系统的限位开关

● 凸轮传动装置、控制和指示装置中的辅助开关

● 自动化开关元件

● 用于控制系统和设备控制的安全限位开关
