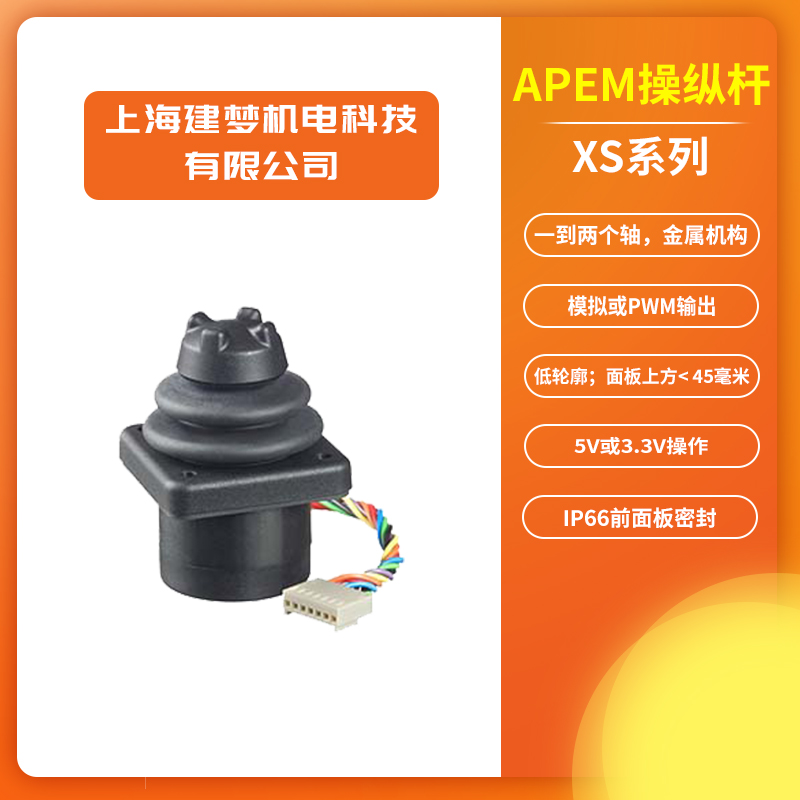

APEM XS系列 薄型面板 两轴 冗余霍尔技术 操纵杆 控制器

产品描述

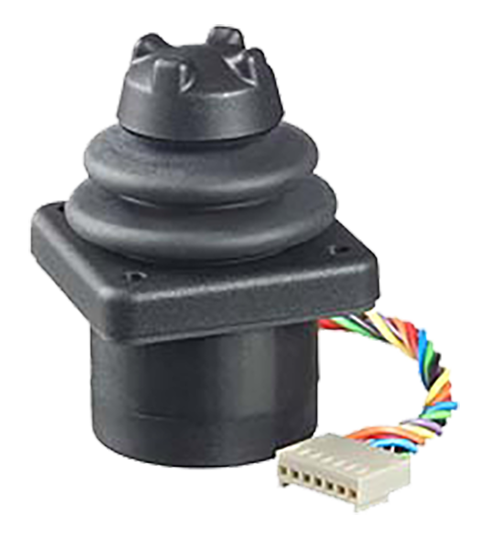

   XS系列是一款两轴霍尔效应操纵杆，面板高度降低，可提供精确的指尖控制。 XS 的尺寸小于 45 毫米，可让您不受阻碍地访问控制面板上的其他设备。这种紧凑、低调的设计降低了安装在容易发生意外跌落的手持移动设备中时意外操作和损坏的风险。XS 系列配备冗余霍尔传感器，可操作超过 1000 万次，面板上方保护等级为 IP66，使其成为户外应用的理想解决方案。

产品特点

●一个或两个轴

●金属机构

●模拟或PWM输出

●薄型，距面板不到 45 毫米

●IP66前面板密封

环境规格

●工作温度： -30°C to +85°C

●存储温度： -40°C to +110°C

●密封：IP66

●电磁兼容抗扰度等级： EN61000-4-3 80MHz-6GHz, 10-1V/m plus 80MHz-2.7GHz，100V/m（扩展）

●电磁兼容性发射等级： CISPR 16-1, 16-2 30-230MHz/230-1000MHz/1-3 GHz/3-6 GHz，50 dBμV/m/57 dBμV/m/76 dBμV/m/80 dBμV/m

●ESD：IEC61000-4-2（扩展）：±8 kV，空气：±15 kV

●工频磁场： IEC 61000-4-8 30 A/m 提升至 400A/m

●电磁场：4 mT静磁场(3200A/m直流）

●射频共模：IEC 61000-4-6 150 kHz-80 MHz，10 V

●信号端口上的快速瞬态：IEC 61000-4-4 ±2 kV

●电源端口上的快速瞬态：IEC 61000-4-4 ±2 kV

●信号端口上的浪涌： IEC 61000-4-5 ±1 kV

●自由落体：1m

●手持设备的随机振动：IEC 60068-2-64

电气规格

●输出电压范围：±10% x V至±50% x V

●中心输出：V/2 ±(5% x增益）

●电源：5 V ±0.5 V无瞬态；3.3V±0.1V（配置2）

●输出阻抗：10 Ω

●最大过压：+20 V

机械规格

●操作力：1N-2.5N（取决于配置）

●最大负载：400N（89.921lbf）（视手柄而定）

●机械运动角度：36°X & Y轴（受限于限制器）

●预计机械寿命：1000万次生命周期

●质量/重量：标称重量为100 g（3.53 oz）

●杠杆作用（对中）：弹簧

材料

●轴：不锈钢

●护套：氯丁橡胶

●手柄：尼龙

XS系列型号汇总

选型指南
