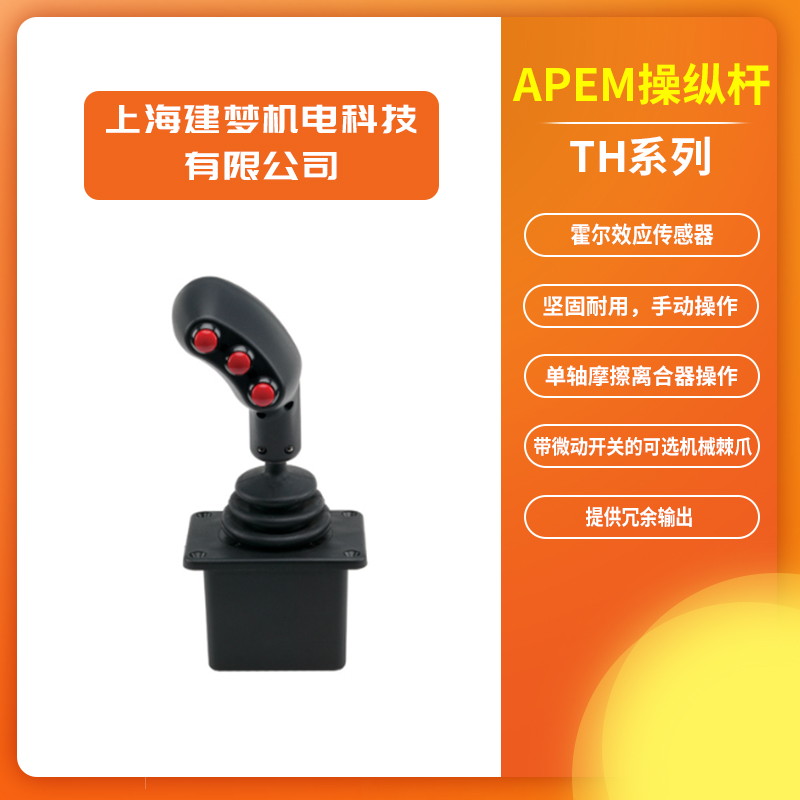

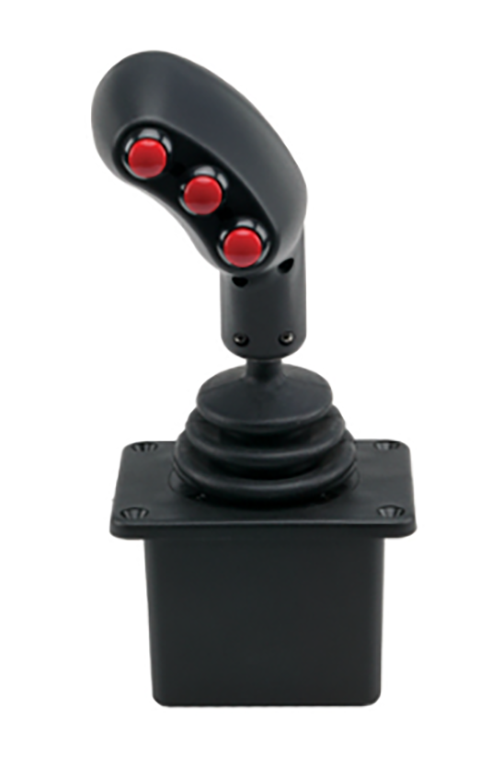

APEM TH系列 霍尔技术 单轴油门 重型摩擦离合器操纵杆

产品描述

   TH 系列单轴油门是一种重型摩擦离合器操纵杆，可提供比例控制。 专为长时间使用而设计，经久耐用，可承受粗暴操作，常用应用包括物料搬运和移动设备。 TH 单轴油门采用非接触式霍尔效应技术。配置选项包括机械制动器和电子微动开关。

产品特点

●坚固耐用，手动操作

●霍尔效应感应

●单轴摩擦离合器操作

●带微动开关的可选机械棘爪

●提供冗余输出

环境规格

●工作温度：-25°C至+70°C（-13°F至+158°F）
●储存温度：-40°C至+70°C（-40°F至+158°F）
●以上面板密封： 最高 IP63（取决于手柄配置）

●EMC 抗扰度等级 EN61000-4-3: 2006

●EMC 辐射等级：EN61000-4-8: 2009 EN61000-4-8: 2009

●ESD: EN61000-4-2: 2008

电气规格

●电源电压范围：5 VDC±0.01 VDC

●反极性Maximum value：-14.5 VDC

●比率输出电压： 参见选件

●Max 瞬态过压 18 V

●输出阻抗：6 Ω

●返回中心电压公差：±200 mV 初始值

●Max 电流消耗：10 mA

机械规格

●操作力：7.7 N（1.70 lbf）
●断裂力：6.6 N（1.50 lbf）
●机械旋转角度：70°
●预期寿命：1000万次寿命周期
●质量/重量：因型号而异
●杠杆作用（对中）：摩擦


材料

●本体：玻璃填充尼龙

●手柄：玻璃纤维增强尼龙

电气微动开关

●电气额定值：30VDC时0.1A（电阻负载）
●绝缘电阻：Min 100 MΩ（500VDC时）
●接触电阻：Max 100 mΩ
●介电强度：同极性端子之间 600VAC、50/60 Hz，持续 1 分钟；载流金属部件和接地之间1,000VAC, 50/60 Hz，持续1分钟；载流金属部件和接地之间 1,000VAC, 50/60 Hz，持续1分钟。每个端子与非载流金属部件之间的电阻

●抗振性： 误吸 10 至 55 赫兹，1.5 毫米双振幅

●抗震性： 最大破坏阻力 1,000 m/s2（约100G），最大故障 200 m/s2（约20G）

●耐久性 机械 1,000,000 次操作（60 次/分钟）

电气 100,000 次操作（30 次/分钟）

TH系列型号汇总

选型指南
