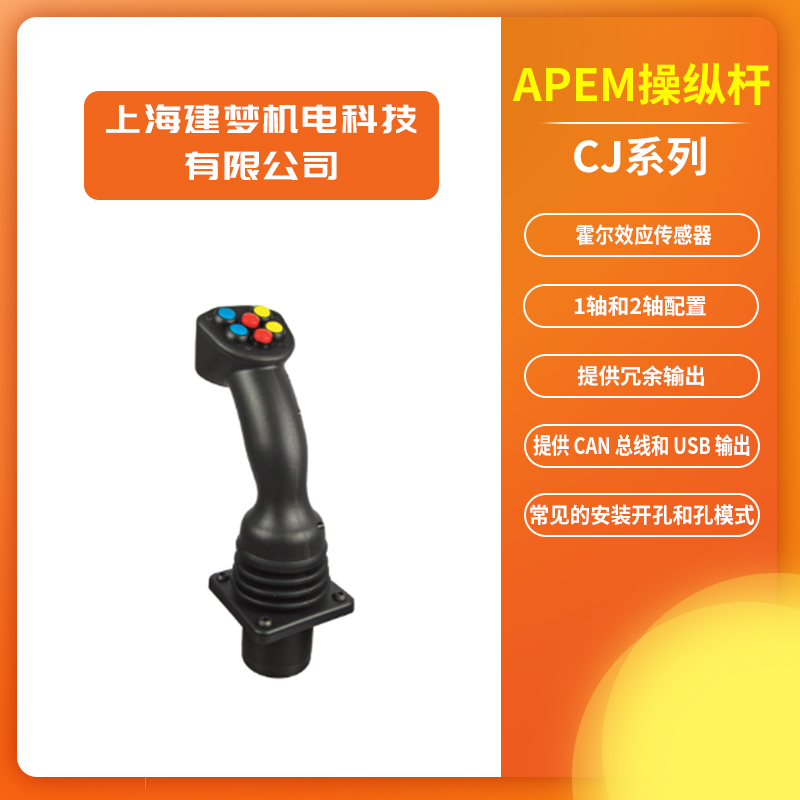

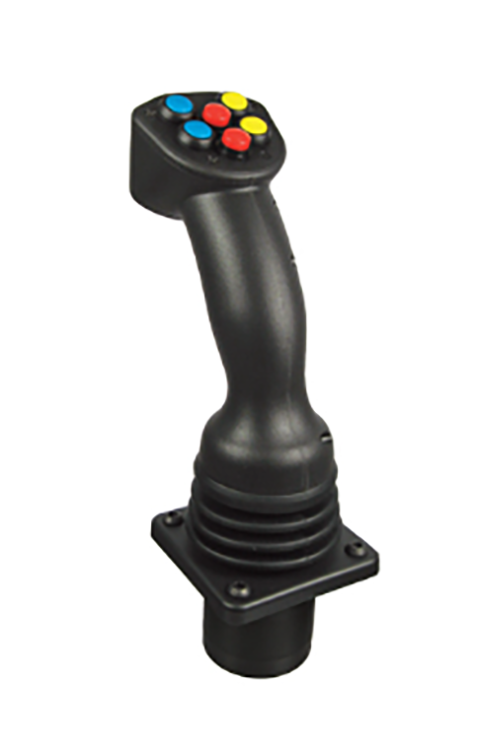

APEM CJ系列 霍尔技术 冗余输出 多功能手柄 一轴或两轴操纵杆

产品描述

   CJ系列操纵杆具有符合人体工程学的多功能手柄，专为安全关键的手动操作应用而设计。CJ 系列可用作一轴或两轴操纵杆，采用非接触式霍尔效应技术。 CJ 系列具有行业通用的安装切口和孔图案，使其能够轻松替换现有 OEM 应用中的早期第三方操纵杆。 CJ 系列非常适用于工程车辆，包括起重机、装载机和挖掘机。

产品特点

● 单轴和双轴控制

● 模拟输出

● 寿命达500万次操作

● 可选CAN总线和USB输出

● 可提供冗余输出

● 符合人体工程学的多功能设计

● 1轴和2轴配置

● 行业常见的安装开孔和孔模式

环境规格

● 工作温度：-40 °C to +85 °C (-40 °F to +185 °F)

● 存储温度：-40 °C to +85 °C (-40 °F to +185 °F)

● 面板上方密封：Highest IP67（取决于手柄配置）

● EMC抗扰度等级：EN61000-43: 2006

● EMC电磁辐射等级：EN61000-4-8: 2009

● ESD：EN61000-4-2: 2008

电气规格

● 电源电压范围：5.00 VDC +0.01 VDC

● 反极性Maximum value：-10 VDC

● 比例输出电压：详见选项

● Max 瞬态过压：16 V

● 输出阻抗：20

● 中心回归电压公差：+200 mV（初始值）

● 电源电流：每个传感器 13 mA

机械规格

● 操作力：7.6 N（1.70磅力）

● Max 垂直负载：444.8 N（100磅力）

● Max 水平负载：649.4 N（146磅力）

● 机械运动角度：40° ( ± 20°)

● 预计寿命：1000 万次生命周期

● 质量/重量：544.3克（19.2盎司）

● 杠杆作用（对中）：弹簧

● 操作力：可配置选项

材料

● 主体：玻璃纤维填充尼龙

● 手柄： 玻璃填充尼龙

CJ系列型号汇总

选型指南
