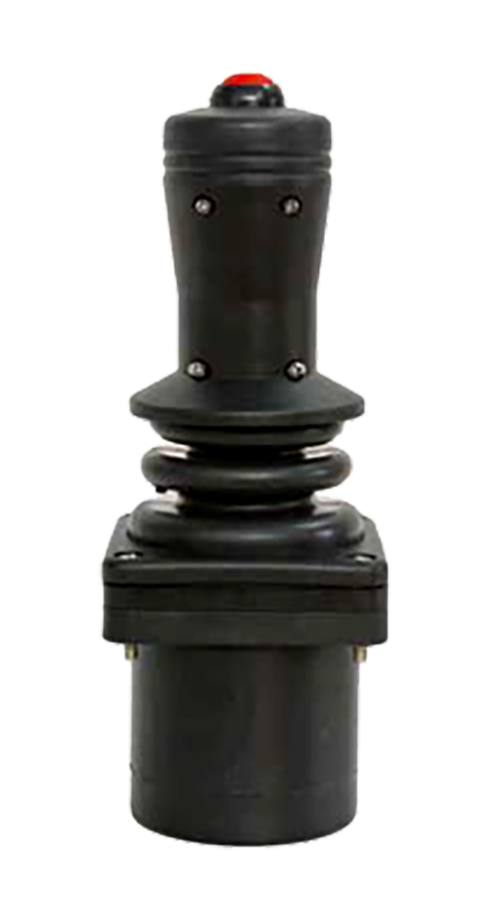

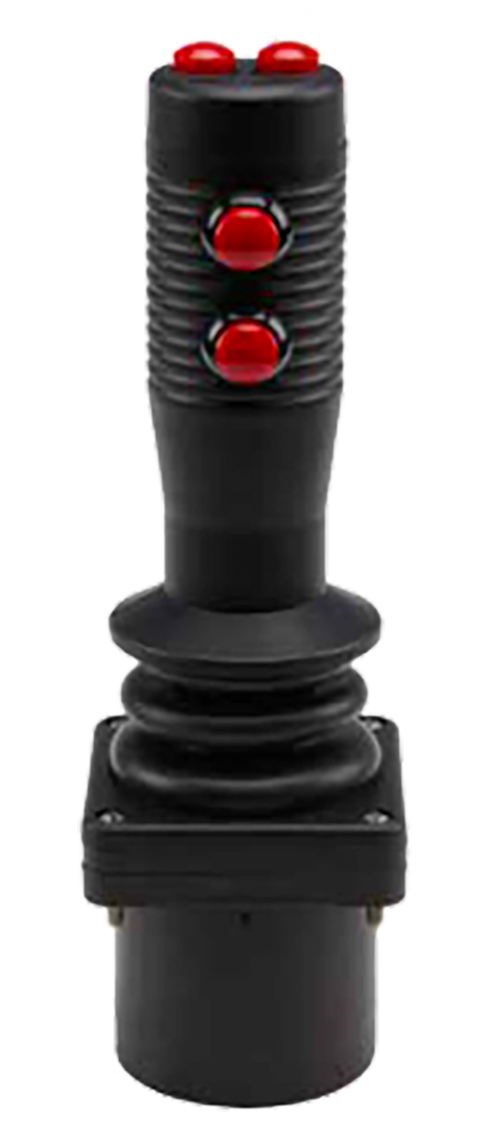

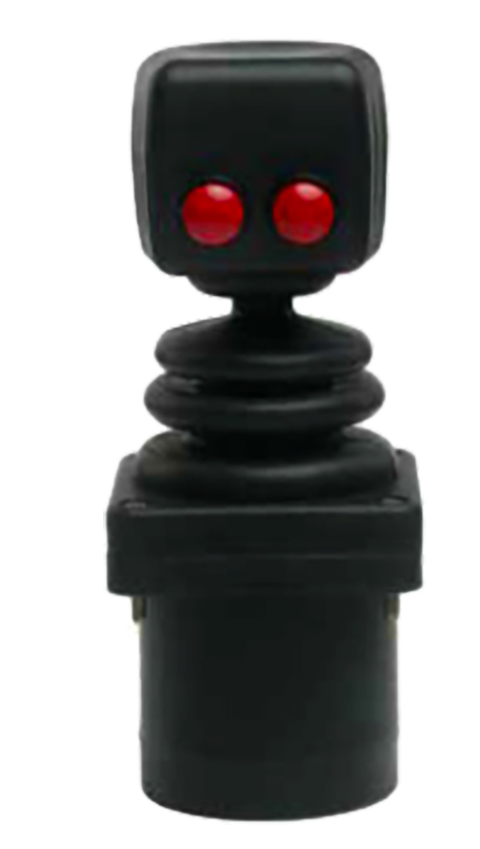

APEM MS系列 非接触式霍尔技术 操纵杆 控制器 多轴手柄 MS12

产品描述

   MS系列操纵杆是一种非接触式霍尔效应控制器，专为要求坚固、紧凑的手动定位设备的操作员控制应用而开发。 提供多个符合人体工程学的多轴手柄。 MS系列操纵杆仅使用 5 平方英寸的表面积，非常适合非公路封闭式客舱车辆。在尺寸和耐用性之间取得完美平衡，广泛应用于船舶、农业、林业和物料搬运车辆。

产品特点

• 单轴、双轴或三轴配置

• 1000万次寿命循环

• 可提供CAN总线J1939和CANopen输出

• 可提供冗余输出

• 体积小巧

• 适用于 USB 2.0

• HID 兼容接口

• 提供冗余输出

• 1000 万个生命周期

环境规格

• 操作温度：-25°C至+70°C（-13°F至+158°F）

• 储存温度：-40°C至+70°C（-40°F至+158°F）

• 密封等级： IP67以上面板（以最终规格为准）

• EMC抗扰度等级：EN61000-4-3:2006

•电磁兼容发射水平：EN61000-4-8:2009

• 电磁兼容性：EN61000-4-2:2008

电气规格

• 电源电压范围：5.00VDC ±0.250VDC

• 反向极性 Maximum value：-10VDC

• 瞬态过压 Maximum value：18VDC

• 输出阻抗：6Ω

• Max 电流消耗：每轴 Max 10mA

• 返回到中心电压（无负载）：±200mV

机械规格(X和Y轴)

• 工作力：7.5N（1.70lbf）

• Max 垂直载荷：444.8N（100lbf）

• Max 水平载荷：667N（150lbf）

• 机械运动角度：40° X和Y轴（受限制板的限制）

• 预期寿命：1000万次的使用周期

• 杠杆作用（居中）：弹簧

机械规格 (Z轴)

• 操作扭矩：0.25Nm（2.21lbf in）

• 破解扭矩：0.15Nm（1.33lbf in）

• Max 允许扭矩：4.50Nm（39.83lbf in）

• 机械运动角度：68°

• 预期寿命：100万个寿命周期

材料

•本体：玻璃纤维填充的尼龙

• 护套：硅胶

• 手柄：玻璃纤维尼龙

MS系列型号汇总

选型指南
