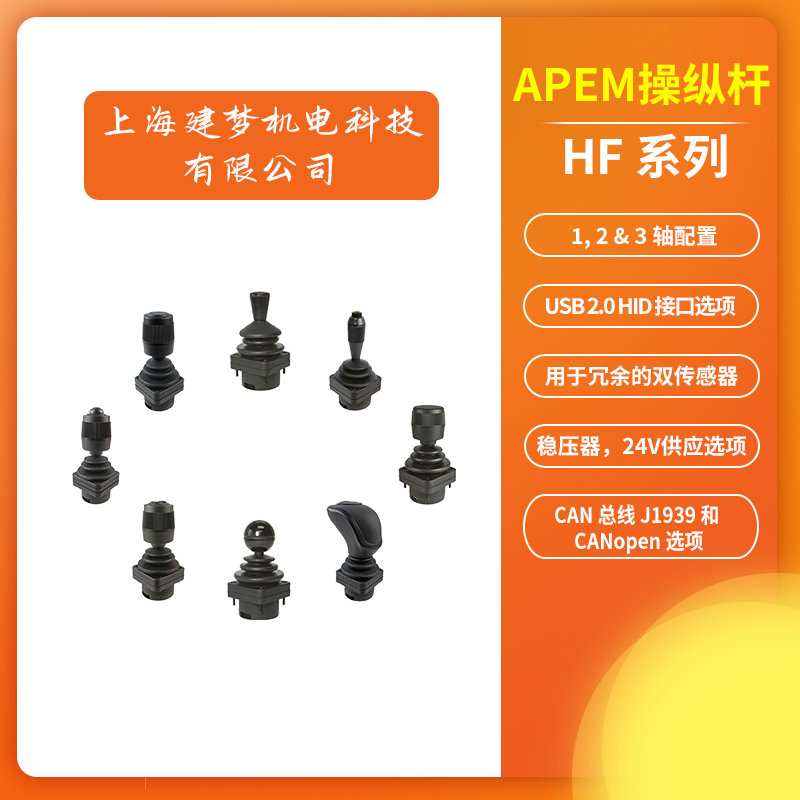

APEM操纵杆 HF系列 霍尔操纵杆 多轴控制器

产品描述

        当您需要的操纵杆要具有用于精确导航功能的比例控制时，请从我们的指尖操纵杆产品中选择。这些紧凑的产品采用了非接触式霍尔效应、电阻和感应技术，具有长使用寿命。这些操纵杆通过单轴到三轴控制，适用于许多应用，包括医疗器械、腹式箱和无线工业控制器。
        HF 系列操纵杆是一种非接触式多轴控制器，可提供长寿命手指定位控制。 HF 系列操纵杆采用非接触式霍尔效应技术，是一款紧凑、低调的操纵杆，专为需要持久准确度和精度的低操作力、清洁环境应用而设计。

主要特点

●1, 2 & 3 轴配置
●CAN 总线 J1939 和 CANopen 选项
●USB 2.0 HID 接口选项
●用于冗余的双传感器
●稳压器，24V供应选项
●连接器外壳

环境规格

•工作温度：-40°C至+85°C（-40°F至+185°F）
•储存温度：-40°C至+85°C（-40°F至+185°F）
•面板以上密封：最高IP67（以最终规范为准）
•EMC抗扰度等级（V/M）：EN61000-4-3
•EMC发射水平：EN61000-6-3:2001
•ESD：EN61000-4-32级（±4千伏接触，±6千伏空气）
•输出线性：±200 mV
•双输出语际（X/Y）：±400 mV
•双输出语际（Z）：±600 mV

传感器规格

•传感器：霍尔效应，单或双
•电源电压范围：5 VDC±0.01 VDC
•电源电流：典型40 mA/最大50 mA（3轴）
•最大反向极性：-10 VDC
•瞬态过电压最大值：16 VDC
•比率输出电压：参见输出选项
•输出电流：8mA
•输出负载：最小1 K欧姆
•输出阻抗：2Ω

材料

•轴：不锈钢
•护套：硅树脂
•手柄：玻璃填充尼龙
•主体：玻璃填充尼龙

机械规格

X/Y 轴
•断裂力：1.3 N（0.3 lbf）
•操作力：2.8 N（0.63 lbf）
•预期机械寿命：500 万次寿命周期
•杠杆动作：单弹簧，全向

•偏转角度：

Z轴
•断裂扭矩：0.09 Nm（0.80 lbfin）
•操作扭矩：0.121 Nm（1.07 lbf in）
•旋转角度：60°（距中心30°）
•预期机械寿命：500万个生命周期
•手柄动作：弹簧居中

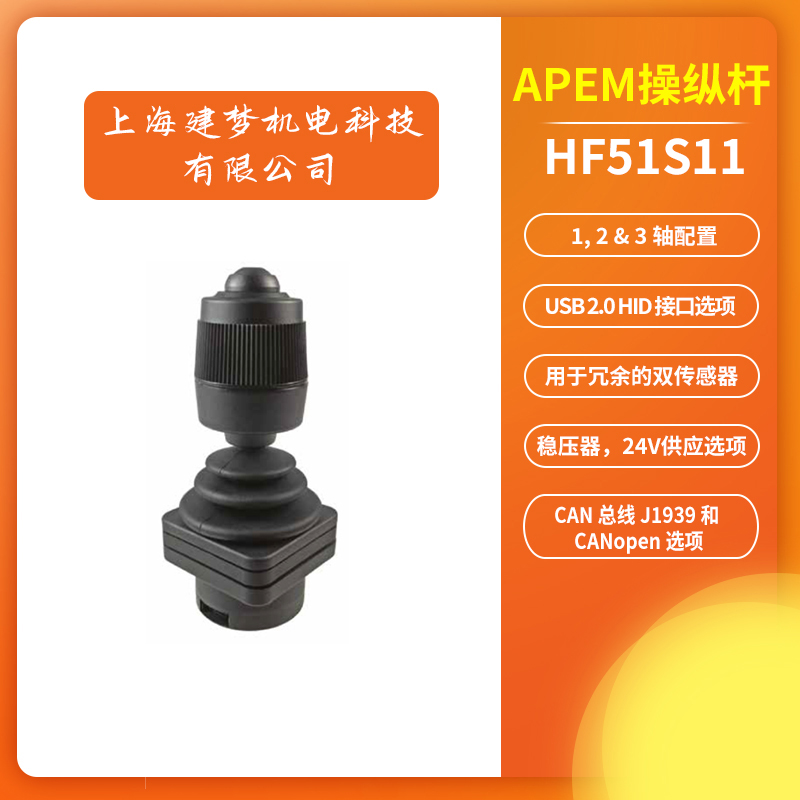

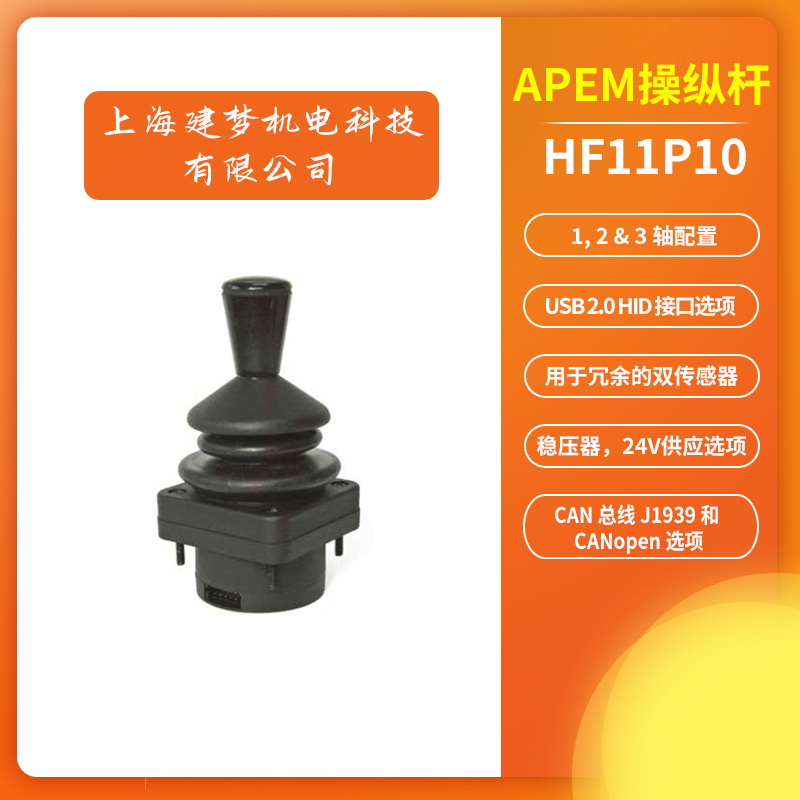

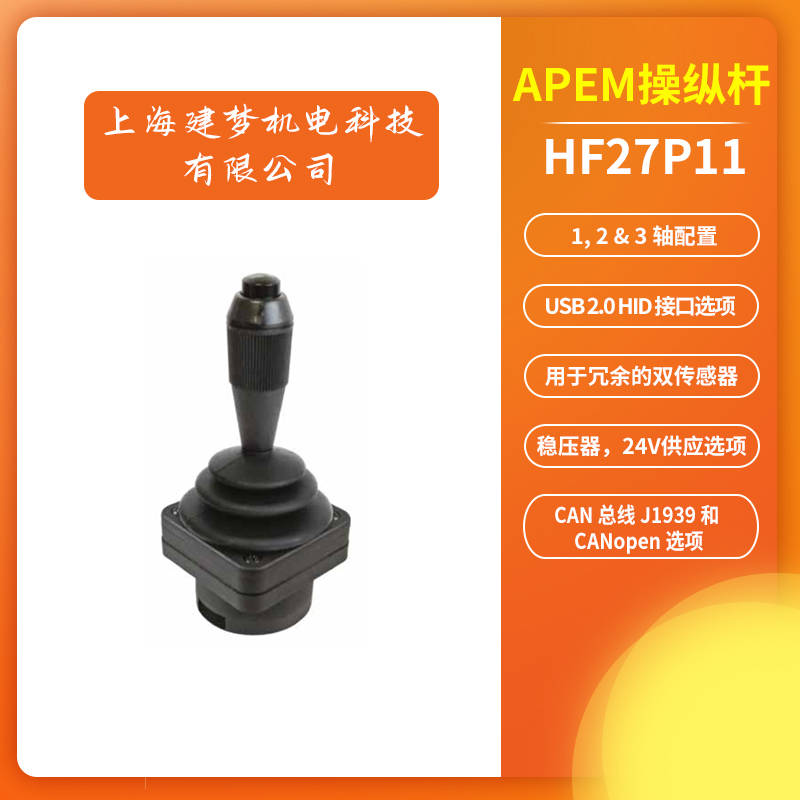

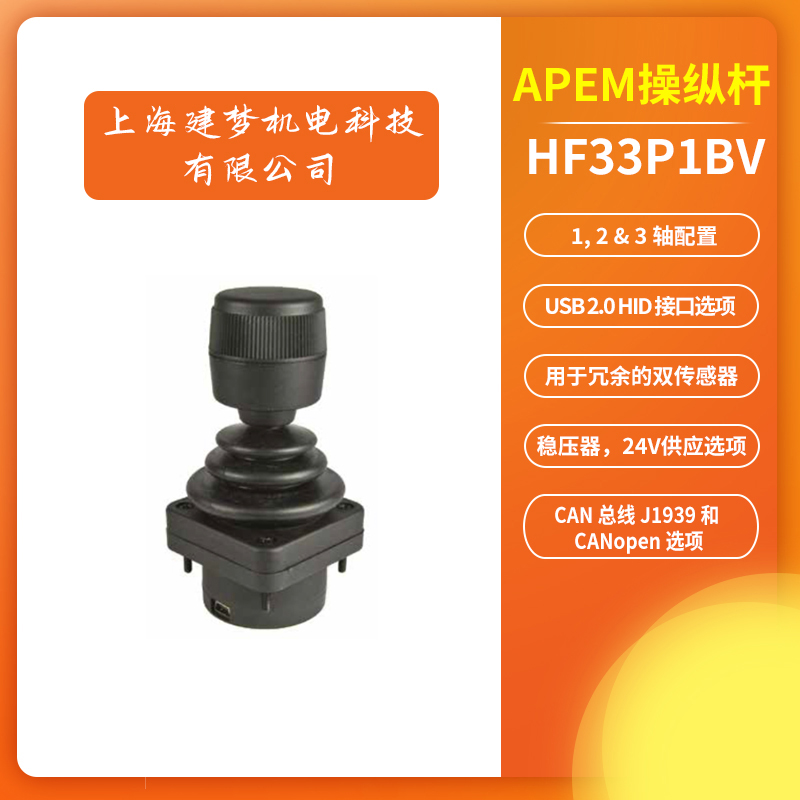

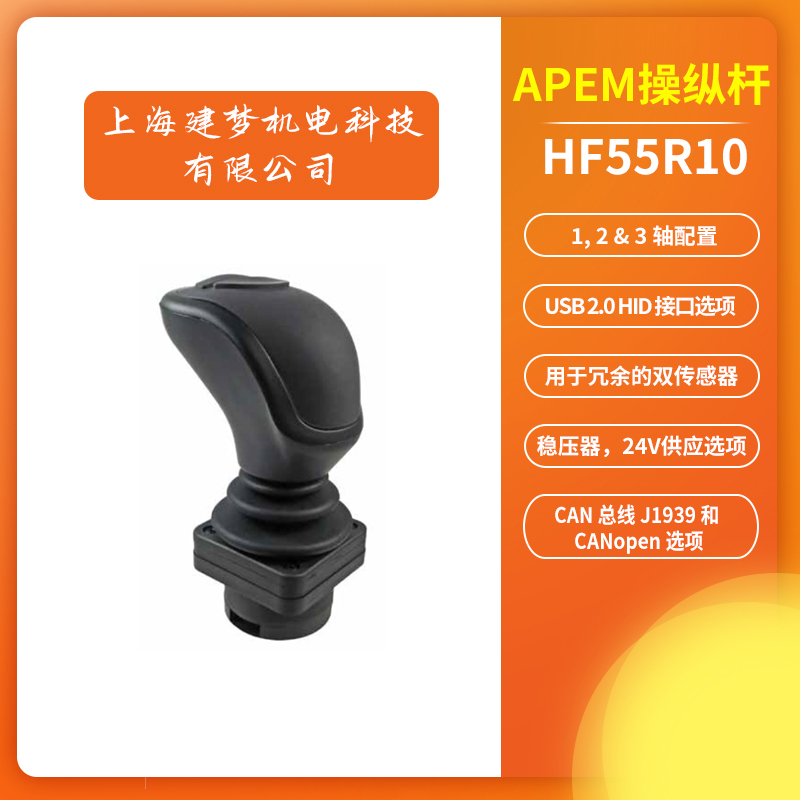

HF系列非接触式多轴控制器型号汇总

选型指南
