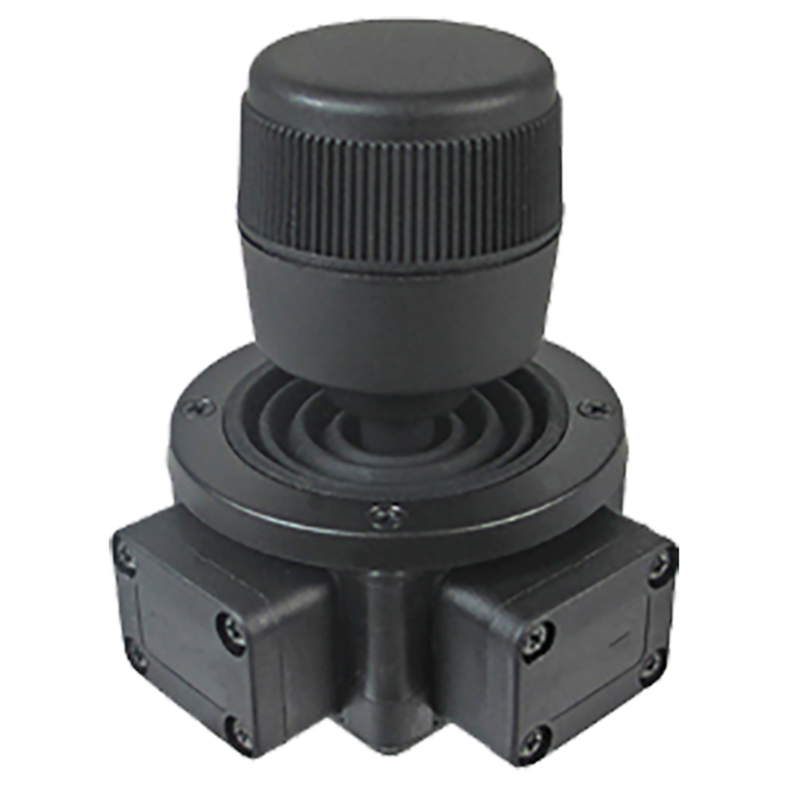

APEM JC系列 紧凑型 霍尔技术 多轴操纵杆

产品描述

JC 系列是一款紧凑型手指操作的霍尔效应操纵杆，非常适合键盘集成。 JC 系列在面板下方仅测量 26 毫米，是空间有限且需要精确控制的完美解决方案。 JC 系列有十多种手柄选项，最多可配置三个轴和两个按钮，并具有精密弹簧定心机构，可提供 80mV 的最佳返回中心电压。

产品特点

●紧凑：适合键盘集成●浅安装●薄型手柄选项●按钮式手柄选项●一轴、二轴或三轴>●非接触式霍尔效应技术

环境规格

●工作温度：-25°C to +70°C（-13°F to +158°F）●存储温度： -40°C to +70°C（-40°F to +158°F）

传感器规格

●传感器：霍尔效应●电源电压范围： 5.00 VDC●中心最大电压:2.50 VDC±50mV●最大供电电流：每轴10 mA●瞬态过压：最大16A●反向电压保护：-10V●响应时间：40-80uSEC● 比率输出电压： 参见配置选项●输出电流：每轴5 mA●电气MTBF 1,000,000工作（通电）小时

材料

●手柄：玻璃填充尼龙●机身：玻璃填充尼龙●护套：硅胶●轴：3/16”镀镍黄铜●主轴球：精磨不锈钢

机械规格（x/y轴）

●偏转力：0.14 磅。27° @ 支点上方 2 7/8 英寸●机械行程：从中心±28°●安装：后面板●面板厚度：0.500 英寸至 0.187 英寸●杠杆作用（对中）：弹簧

机械规格（z轴）

●释放扭矩：0.80lbf.in●操作扭矩：1.07lbf.in●最大扭矩：22.13lbf.in●机械旋转：±45°●手柄动作：弹簧回中位

JC系列型号汇总

选型指南
