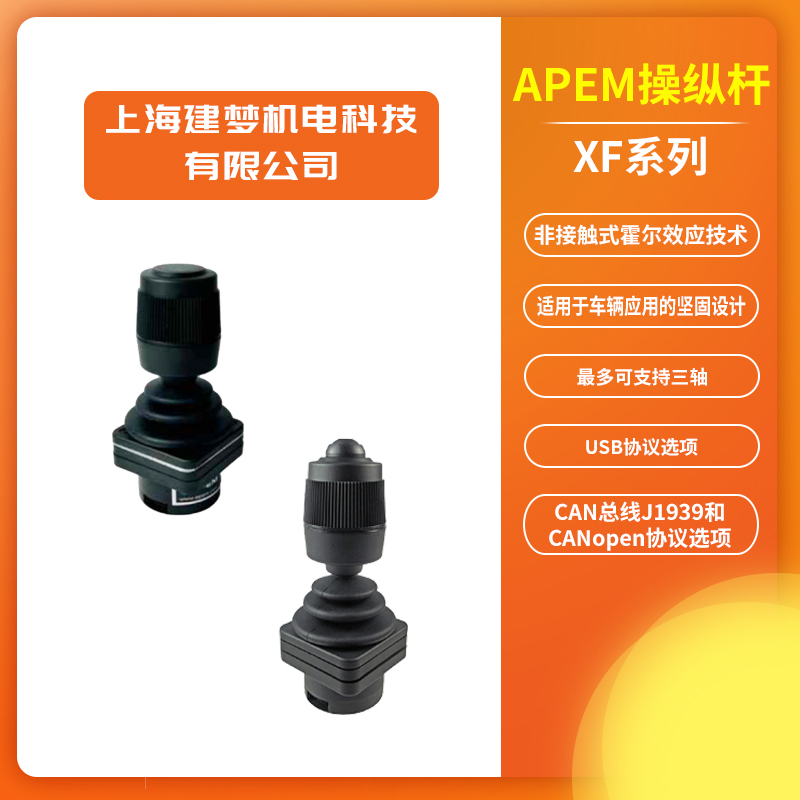

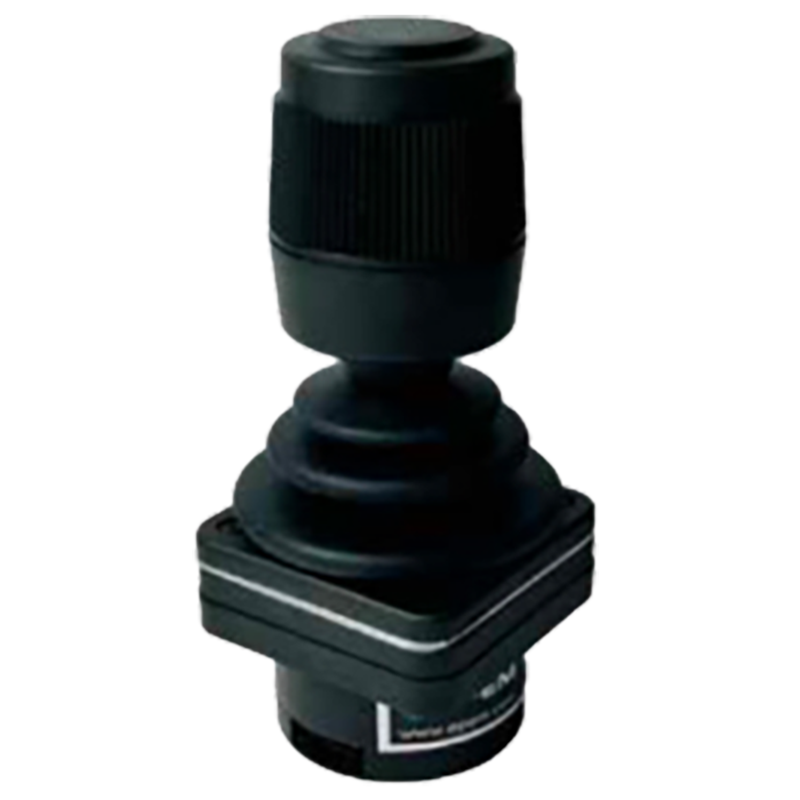

APEM XF系列 霍尔技术 手指控制器 多轴操纵杆 XF50ANNTSANNVVEAAV

产品描述

   XF 系列操纵杆是一款坚固耐用的手指操作操纵杆控制器，专为车辆应用而设计。 这个新系列是根据 ISO 25197 标准设计的，额定承受 X/Y 轴上 80lbf 的拉力和 Z 轴上超过 5Nm 的扭矩。 XF 系列采用非接触式霍尔效应感应，可为超过 500 万个生命周期提供长寿命比例控制，并且密封等级高达 IP67。


产品特点

●坚固耐用的设计用于车辆应用
●最多三轴
●CAN 总线 J1939 & CANopen 协议选项
●USB 协议选项
●面板密封高达 IP67
●预期寿命：500 万
●杠杆作用：单弹簧，全向


环境规格

●工作温度：-40°C至+85°C（-40°F至185°F）
●存储温度：-40°C至+85°C（-40°F至185°F）
●以上面板密封：最高 IP67（取决于最终规格）
●EMC抗扰度等级（V/M）：EN61000-4-3
●EMC 辐射等级：EN61000-6-3:2001 EN61000-6-3:2001
●ESD：EN61000-4-2
●输出线性度：±200 mV
●双输出互线性度（X/Y）：±400 mV
●双输出互线性度(Z)：±600 mV


传感器规格

●传感器： 霍尔效应，单或双
●电源电压范围：5 VDC ±0.0 1 VDC
●电源电流：15 mA，每轴 +10 mA（单传感器）
●反极性最大值：：-10 VDC
●最大瞬态过压：16 VDC
●比例输出电压：见输出选项
●输出阻抗：2Ω


材料

●轴：不锈钢
●护套：硅树脂
●手柄：玻璃填充尼龙
●主体：玻璃填充尼龙


机械规格（x/y轴）

●击穿力：1.3 N（0.3 lbf）
●操作力：2.8 N（0.63 lbf）
●最大作用力：350 N (78.00lbs）
●偏转角度：36°（与中心线成 ±18°）
●预期机械寿命：500 万次寿命周期
●杠杆动作：单弹簧，全向


机械规格（z轴）

●断裂扭矩：0.09 Nm (0.80lbf in）
●操作扭矩：0.121 Nm (1.07lbf in）
●最大允许扭矩：9.0 Nm (80lbf in）
●旋转度：60°（偏离中心30°）
●预期机械寿命：500万次生命周期
●手柄动作：弹簧定心


XF系列型号汇总

选型指南
