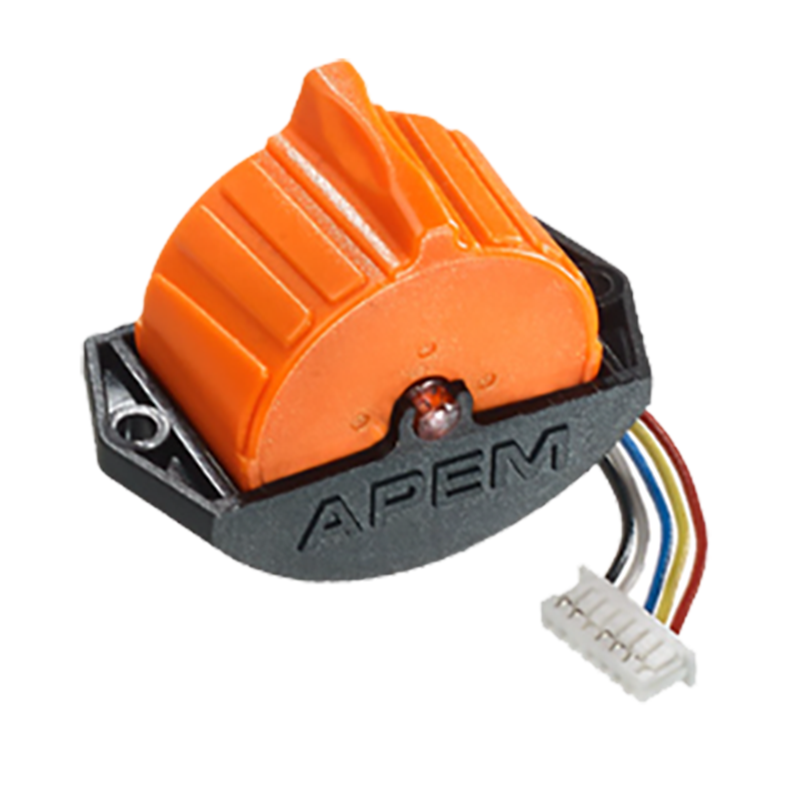

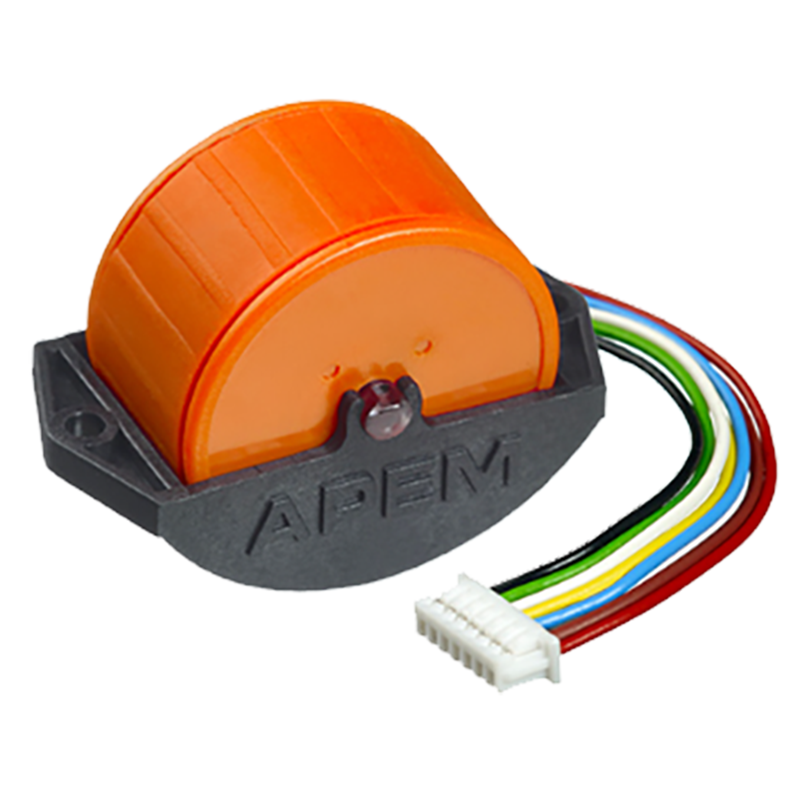

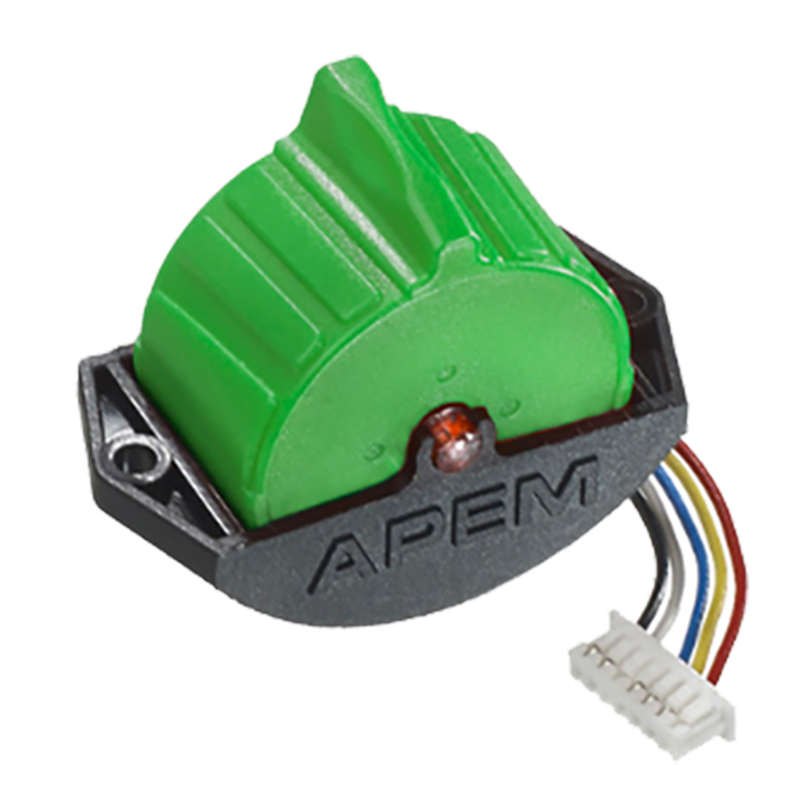

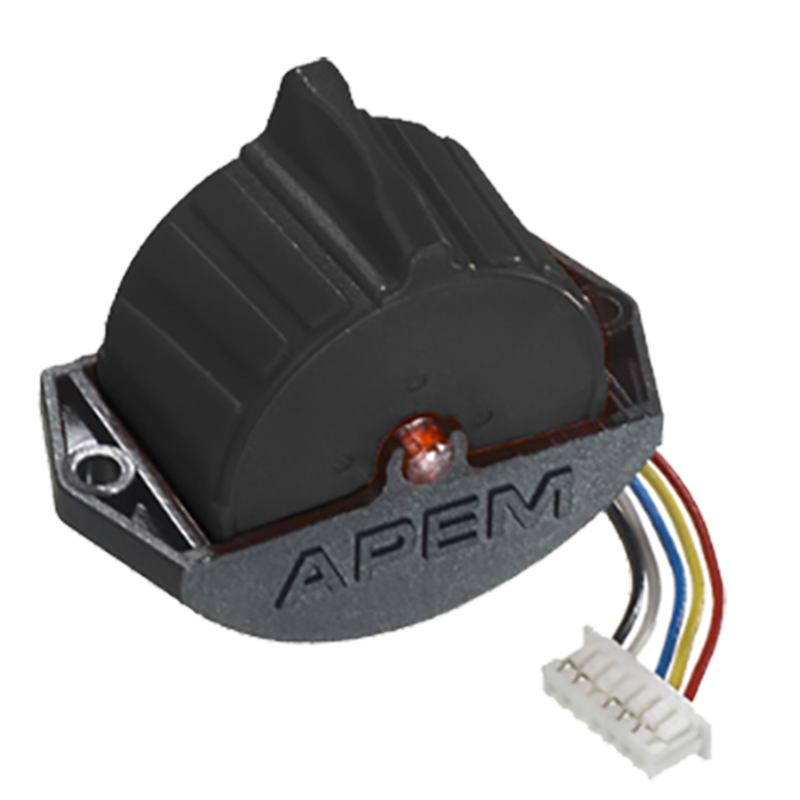

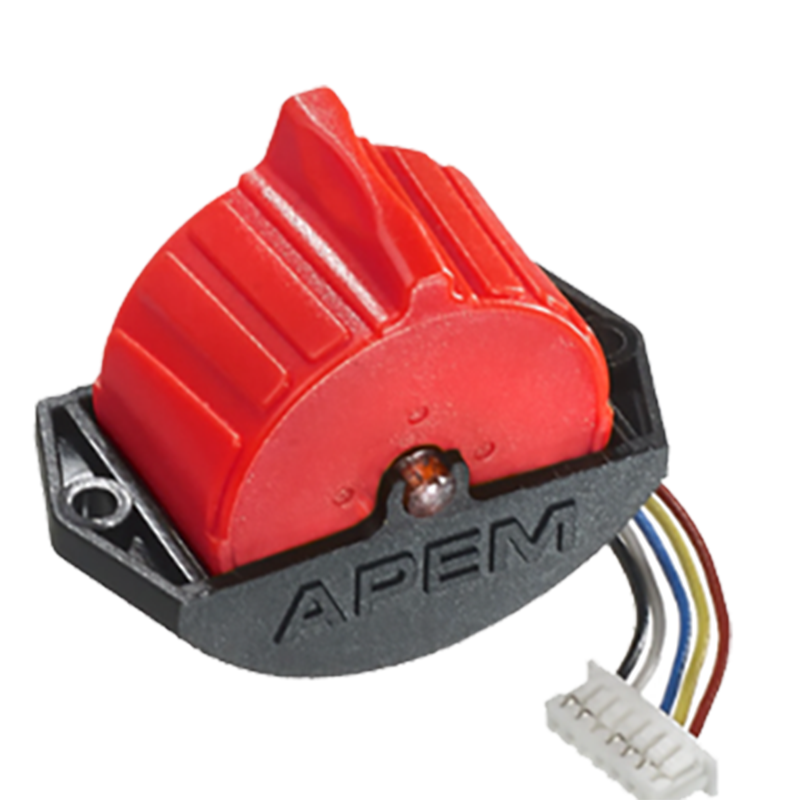

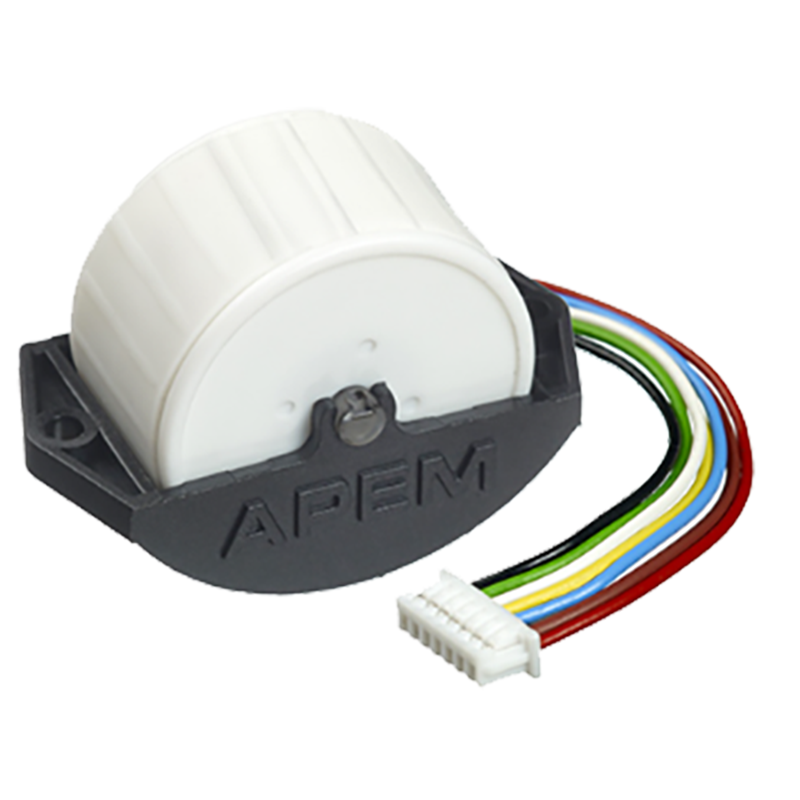

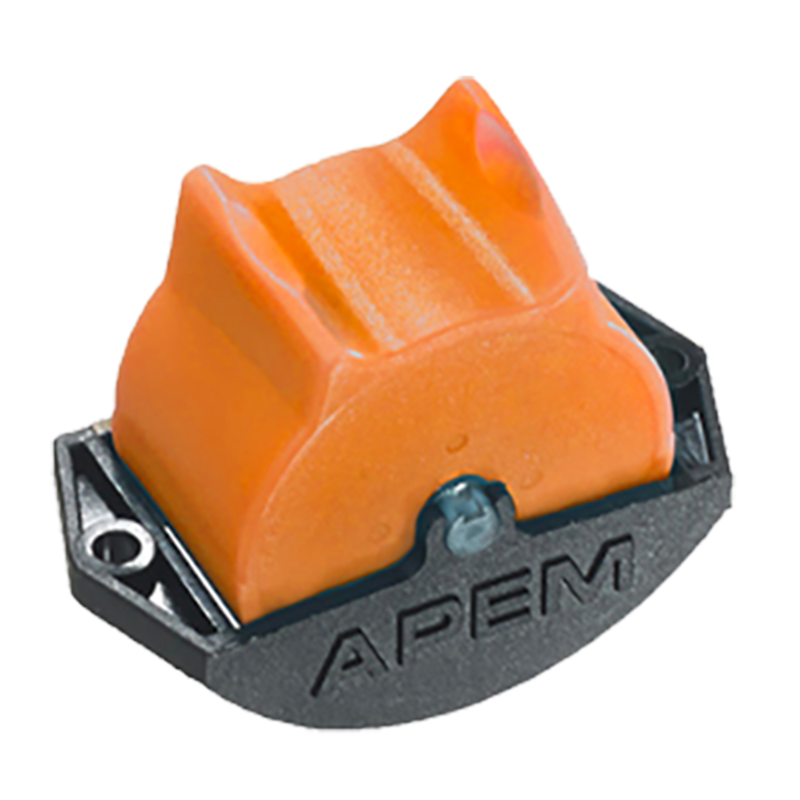

APEM 霍尔技术 HR系列指轮 手指滚轮 指尖滚轮
产品描述
HR系列指轮采用久经考验的非接触式霍尔效应技术,提供长寿命、精确的线性电压输出。专为操纵杆手柄和控制手柄集成而设计,HR系列微型尺寸使系统设计人员能够优化其控制系统的人体工程学和效率。
产品特点
●提供背光和定位选项●弹簧到中心返回●单路或双路模拟输出●500 万次使用寿命(无制动装置)●电子部件密封性达到IP68级别●符合SIL2安全性能要求●EMI/RFI 屏蔽●APEM SAS 专利设计
环境规格
●工作和存储温度:-40°C至+85°C(-40°F至+185°F)●电子元件密封性符合IEC 60529标准下的IP68级别●EMC抗扰度等级:EN61000-4-3和ISO 11452-2 (100 V/m)●EMC排放水平:EN61000-6-3: 2001●ESD:根据EN61000-4-2标准为16KV●耐冲击性:11毫秒内50克●抗振性:根据IEC 512-4试验6d,10-500Hz - 5g●盐雾:IEC 512-6,测试11f
电气规格
●电源电压范围:5 VDC ± 0.50 VDC●反向极性最大值:-10 VDC 最大●过压最大值:20 V●功耗:16毫安(单输出),最大32毫安(双输出)●返回中心电压容差(空载):2.5 VDC 0.2 VDC●LED供电:6 VDC 10 mA
一般规格
●APEM SAS专利设计●工作力:4 N ± 0.5 N(带制动);2 N ± 0.5 N(不带制动)●机械运动角度:± 35°(S/G/L型);± 20°(K版本)●预期寿命:500万次生命周期●质量/重量:11 g ± 2 g(0.4盎司 ± 0.07盎司)
材料
●主体:聚酰胺●轮子:聚酰胺或ABS●电子密封:环氧树脂●连接器:聚酯(Molex 0510210700)●多芯导线 AWG28
HR系列型号汇总
选型指南
